Calcul du courant de défaut d’isolement en régime TT

régime TT 2
en régime TT un point de l'alimentation est relié directement à la terre. Les masses de l'installation sont reliées à une prise de terre électriquement distincte de la prise de terre du neutre.

Partager cette publication

Régime TT

en régime TT un point de l’alimentation est relié directement à la terre. Les masses de l’installation sont reliées à une prise de terre électriquement distincte de la prise de terre du neutre.

Elles peuvent être confondues de fait sans incidence sur les conditions de protection.

défaut d'isolement en régime TT

Rappel des régimes du neutre

Il existe, pour les réseaux BT, trois types de schémas de liaison à la terre, communément appelés régimes de neutre :

  • neutre à la terre TT
  • mise au neutre TN avec 2 variantes :
    • TN-S Neutre et PE séparés.

    • TN-C Neutre et PE. confondus.

  • neutre isolé IT

Codification de la norme IEC 364

1er  lettre : position du point neutre transformateur

  • T : raccordement direct à la terre
  • I : isolé de la terre ou raccordé par une impédance

2emme lettre : mode de mise à la terre des  masses électriques d’utilisation

  • T : raccordement direct à la terre
  • N : raccordement au point neutre de la source

3emme  lettre : situation respective du conducteur neutre et du conducteur de protection

  • neutre et PE confondus
  • neutre et PE séparés.

Les règles de protection des personnes contre les contacts directs sont indépendantes des schémas de liaison à la terre

Analyse d’un défaut d’isolement en régime TT

Supposons qu’un défaut franc apparaisse entre une phase (ex : la phase 3) et la masse au niveau d’un récepteur.

 Soit U0: la tension simple du réseau

régime TT 2

Les prises de terre des masses d’utilisation et du poste présentent respectivement une résistance électrique RA et RB.

Pour simplifier le calcul nous négligeons les effets inductifs et capacitifs des câbles. L’impédance de boucle du défaut se ramène donc aux résistances Ra et Rb

Pour U0 = 230V, Ra=10 Ω ;Rb= 5 Ω

Le courant de défaut a pour Valeur:

Id=U0/((Ra+Rb))=15.3A

Une personne en contact avec la masse métallique du récepteur défectueux, sera soumise à un potentiel Ud

Ud=U0xRa/((Ra+Rb))=153 V

Le potentiel auquel est soumise la personne est supérieur aux normes. Il est nécessaire de prévoir un Dispositif Différentiel Résiduel (DDR) pour délester l’intensité de défaut et  provoquer l’ouverture du disjoncteur.

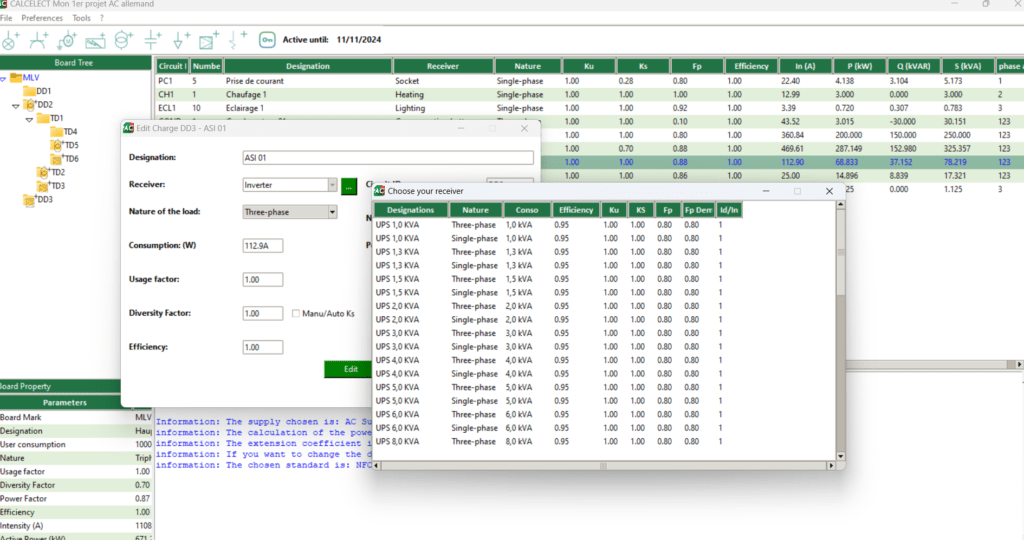

Besoin de outils de calcul des puissances électrique ?
