le bilan de puissance selon la NF C 15-100
Pourquoi on doit faire un bilan de puissance électrique
le bilan de puissance électrique est indispensable pour :
- définir la puissance de la source (Transformateur, groupe électrogène ,onduleurs, etc..)
- calcul des sections des câbles.
- choix des calibre des protections électriques.
- calcul de l’autonomie des ASI.
- autres.
Le concepteur de l’installation électrique doit procéder a la collecte d’informations a partir des documents transmis par son client ou a partir du cahier des charge ,en vue de réaliser le bilan de puissance.
Les puissances en alternatif triphasé AC
Pour n’importe quel système alternatif on définit trois puissances:
PUISSANCE APPARENTE : S S = U.I.√3 S exprimée en VA
PUISSANCE ACTIVE : P P=U.I.√3 cosφ P exprimée en W
PUISSANCE REACTIVE : Q Q=U.I.√3 sinφ Q exprimée en VAR
U étant la tension Composée
Les puissances en alternatif monophasé AC
PUISSANCE APPARENTE : S S = V.I S exprimée en VA
PUISSANCE ACTIVE : P P=V.I. cosφ P exprimée en W
PUISSANCE REACTIVE : Q Q=V.I. sinφ Q exprimée en VAR
V étant la tension Simple
Le triangle des Puissances
Si on applique le Théorème de Pythagore , on peut déterminer :
cosφ= P / S (Appelée Facteur de Puissance)
sinφ= Q / S
S=√((P^2 +Q^2)
Formations en ligne
Electricité basse tension
Dans cette vidéo je fait une introduction sur le des fonctions de base de l’appareillage électrique BT a savoir : la protection électrique, le sect...
Ajouter à la liste de souhaits
Gratuit
Spécial
Conception électrique basse tension
Dans ce cours j’explique le rôle de la mise a la terre dans un schéma TT pour assurer la protection des personnes contre le contact indirect....
Ajouter à la liste de souhaits
Gratuit
Spécial
Conception électrique basse tension
Les schémas de liaison à la terre ont pour but d’assurer la protection des personnes contre les contacts indirects. Il existe trois types de ...
Ajouter à la liste de souhaits
Gratuit
Nouveau
Conception électrique basse tension
Les schémas de liaison à la terre ont pour but d’assurer la protection des personnes contre les contacts indirects. dans ce cours nous parler...
Ajouter à la liste de souhaits
€5
En vedette :
Hot
Conception électrique basse tension
Les schémas de liaison à la terre ont pour but d’assurer la protection des personnes contre les contacts indirects. dans ce cours nous parler...
Ajouter à la liste de souhaits
Gratuit
Les puissances en Courant Continu DC
PUISSANCE APPARENTE : S S = U.I S exprimée en VA
PUISSANCE ACTIVE : P P=U.I. P exprimée en W
PUISSANCE REACTIVE : Q Q=0 Q exprimée en VAR
Le courant d'emploi
Le calcul du courant d’emploi nécessite la connaissance du courant nominal absorbé In. Dans un circuit, les appareils ne sont pas utilisés en permanence ou à régime nominal. Pour en tenir compte il faut appliquer divers facteurs
Le courant d’emploi peut être affecté d’un ou plusieurs coefficients qui sont :
- Coefficient de simultanéité ks
- Coefficient d’utilisation ku
- Coefficient de réserve Kr
Ib=In x Ku x Ks x Kr
Abonnez vous a ma chaine
Collecte d’informations
Le concepteur de l’installation électrique doit procéder a la collecte d’informations a partir des documents transmis par son client ou a partir du cahier des charge ,en vue de compléter le tableau ci-dessus ,ainsi de:
- détermination des caractéristiques de chaque circuit.
- Les conditions d’exploitation. (coefficient d’utilisation , simultanéité , influences externe ,etc.)
- La continuité de service.
Facteur d’utilisation maximale (Ku)
| Type de charge | Ku |
| Eclairage ou chauffage | 1 |
| Prises de courant (hors indication particulière) | 1 |
| Moteurs | 0.75 |
Facteur de réserve (Kr)
Le rôle du facteur de réserve, également appelé facteur d’extension, est de prévoir une augmentation de la puissance absorbée
le coefficient varie de 1,15 à 1,25, on prend généralement Kr = 1,25
Facteur de simultanéité (Ks)
Cas général
Cas des armoires de distribution
Nbre de circuits | Ks |
2 a 3 | 0.9 |
4 a 5 | 0.8 |
6 a 9 | 0.7 |
10 et plus | 0.6 |
Cas d’un immeuble d’habitation
Nbre d’abonnés situés en aval | KS |
2 a 4 | 1 |
5 a 9 | 0.78 |
10 a 19 | 0.63 |
20 a 24 | 0.53 |
25 a 29 | 0.46 |
30 a 34 | 0.44 |
35 a 39 | 0.42 |
40 a 49 | 0.41 |
50 et au dessus | 0.40 |
je vous recommande de lire également un article pour le dimensionnement des groupes électrogènes des sites Datacenter
Dimensionnement des groupes électrogènes des Datacenter
je recommande également cette article

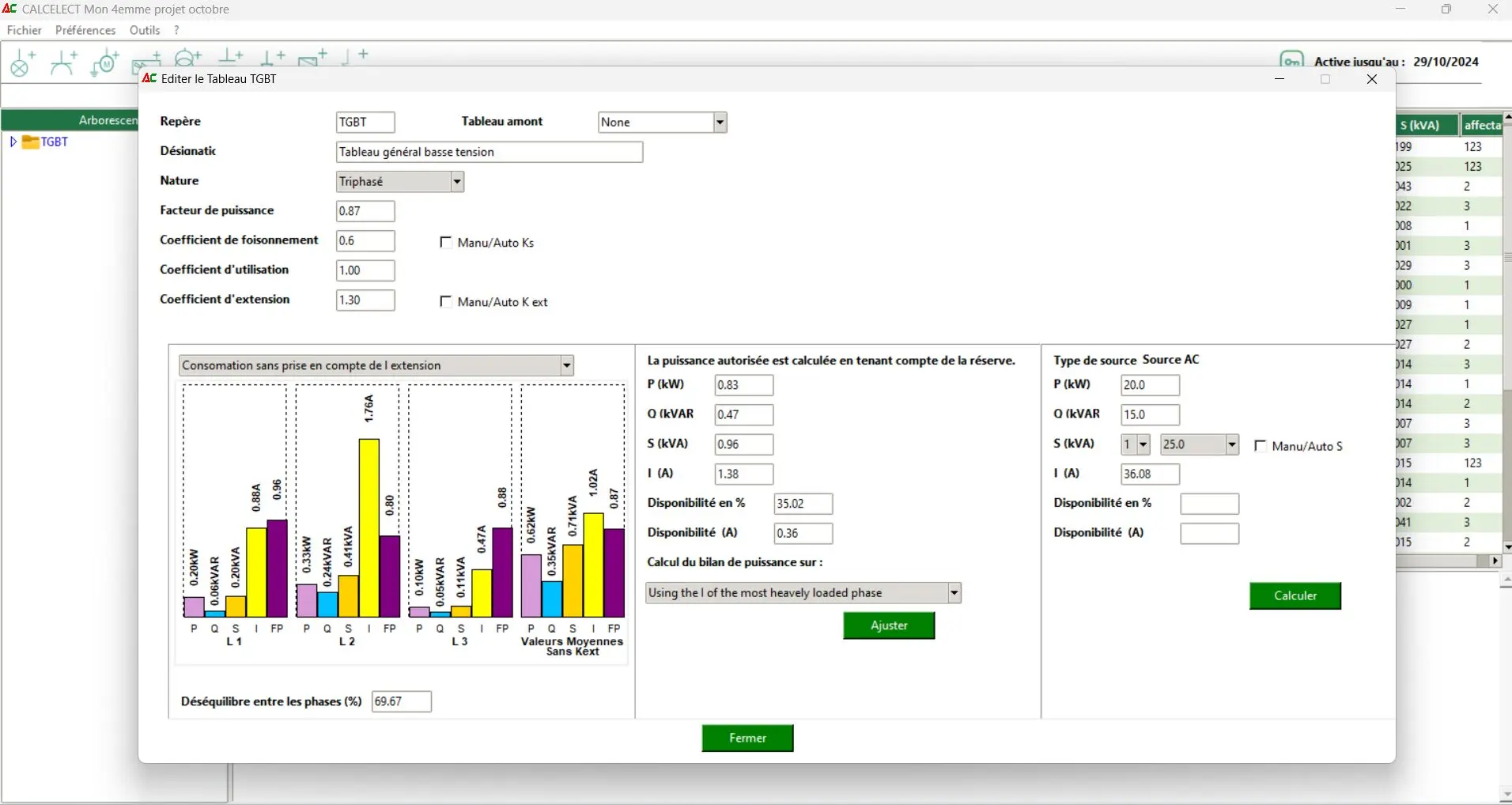

Dans la boutique vous trouverez l’outil Excel Calcelect pour réaliser vos bilan électrique conformément a la norme NFC 15 100.
